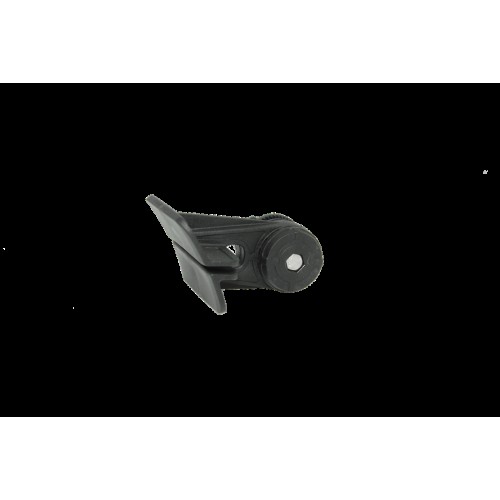

Монтажна система Mx дозволяє створювати конструкції з оснащеними функціями нахилу аксесуарами, які мають бічні шліци 27, 7°, і встановлювати їх на ліктросі (монтажний профіль, що приклеюється до балона надувних човнів ПВХ за допомогою двокомпонентного поліуретанового клею). Нахильне з’єднання оснащене регулювальними шайбами, що дозволяють зменшити крок нахилу до 7, 5°. Використовуючи цю монтажну систему, на надувних плавзасобах із ПВХ можна вставновити практично всі нахильні аксесуари BORIKA FASTen® (Ht213, SLt223, SSt223 тощо). Виняток ставновлять лише ті, використання яких супроводжується підвищеними динамічними навантаженнями.
Призначення

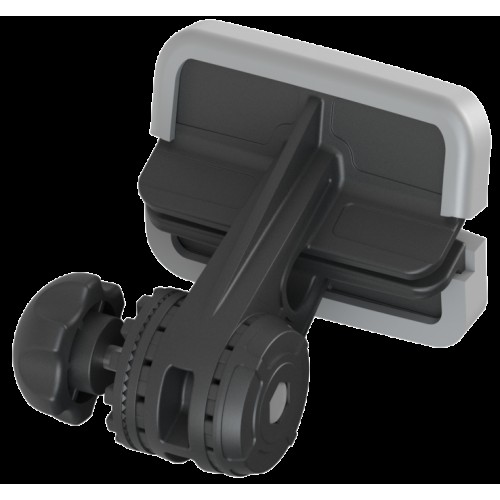

Призначена для монтажу аксесуарів з бічними шліцами 27, 7° на ліктросі надувних човнів ПВХ. У конструкції системи передбачені двосторонні шліци із кроком 27, 7°. До збірки входять 2 перехідні шайби моделі Dp230, що зменшують крок шліців до 7, 5°, пружина для швидкого розведення шліців, кришка, що виконує функцію заглушки, шестигранна ручка і кріплення: болт M6*60 DIN 933 і гайка M6 DIN 985. До площадки додаються накладки з литого ПВХ товщиною 5 мм, що дозволяють регулювати зчеплення з надувним балоном. Накладки оснащені двосторонньою 3M VHB стрічкою. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Кріплення та пружина - з нержавіючої сталі марки А2 (крім латунної гайки M6 DIN 985).
Поради щодо монтажу та експлуатації
Розберіть нахильне з’єднання аксесуара, який плануєте встановити на ліктросі. Поєднайте бічні шліци 27, 7° аксесуара та монтажної системи і скріпіть з’єднання болтом та ручкою-гайкою, що входять до комплектації. Встановлювати монтажну систему рекомендується на напівприспущеному балоні.
Матеріали, які використовуються у виробі: армований скловолокном поліамід, ПВХ, нержавіюча сталь марки А2, латунь.
Комплектація: монтажна система Mx225, 2 регулювальні накладки.
