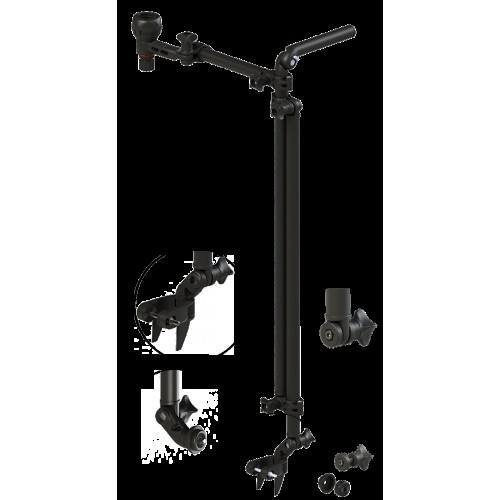

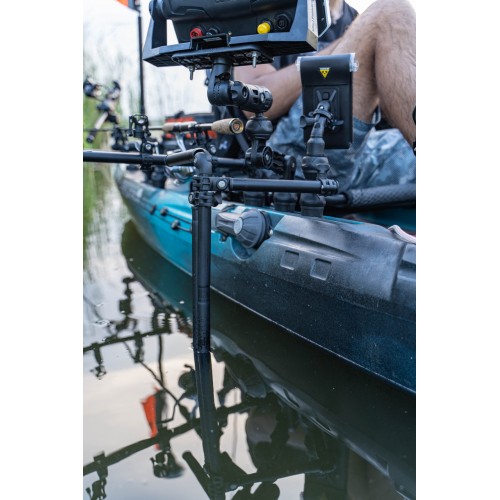

Ця модель тримача є універсальною і дозволяє зафіксувати на борту різних типів плавзасобів практично будь-який трансдьюсер. Комплект передбачає кріплення для різних видів датчиків: кріплення з бічним болтом 50 мм, радіусними шайбами та ручкою-гайкою, розсувна система кріплення із радіусними шайбами, поворотними кронштейнами та “плавцями”, а також спеціальне кріплення для трансдьюсера Garmin Panoptix LiveScope™. Оснащений компактним замком для аксесуарів, передбаченим для фіксації платформи під монітор ехолота BORIKA FASTen®. Використовуючи перехідні адаптери, з його допомогою можна зафіксувати вироби SCOTTY®, RAM®, RAILBLAZA®, YakAttack®. Фіксація платформи здійснюється за принципом ROLL & LOCK: корпус замка повертається проти годинникової стрілки, що переводить фіксатор у відкрите положення, потім адаптер вставляється у замок до упору і замок повертається за годинниковою стрілкою, затискаючи шліци адаптера. Конструкція регулюється, дозволяючи користувачеві обрати зручну конфігурацію. Тримач можна налаштувати як відповідно до ширини борту, так і за глибиною занурення, максимальна можлива глибина становить 1 м. У конструкції тримача також передбачена зручна ручка, за допомогою якої користувач може регулювати кут сканування з можливістю повороту на 360°, що актуально для Garmin Panoptix LiveScope™, оснащеного функціями нижнього та бокового сканування та системою для індикації риби у реальному часі. Адаптер, що фіксує конструкцію в замку, сумісний з усіма замками для аксессуарів та монтажними системами BORIKA FASTen®. Використовуючи перехідні адаптери, його також можна зафіксувати у монтажних системах інших виробників: SCOTTY®, RAM®, RAILBLAZA®, YakAttack®.
Призначення

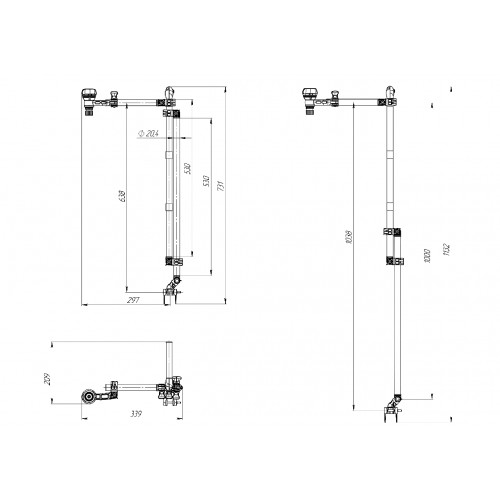

Універсальний тримач призначений для встановлення трансдьюсерів з різними видами кріплень. До збірки входить компактний замок для встановлення платформи під монітор ехолота. Конструкція тримача складається з 2-х ексцентрикових труб Ø 20, 4 мм: L - 530 мм та L - 170 мм, з’єднаних двоелементними хомутами. До збірки входить також труба (L - 120 мм), сполучена з конструкцією нахильним з’єднанням зі шліцами 7, 5°, та замок, з’єднаний з кронштейном трубами з поворотним з’єднанням зі шліцами 7, 5°. Зовнішні шліци адаптера та внутрішні шліци замка - 30°. Для фіксації обраного положення нахильних та поворотних з’єднань передбачені 5 чотиригранних ручок-гайок. Основні деталі - з армованого скловолокном поліаміду. Труби - з анодованого алюмінію з порошковим покриттям. Кріплення (3 гайки M6, 2 гайки M4 DIN 985, 5 болтів M6*40 DIN 933, 4 гвинти M4*20 DIN 912, гвинти M6*25, M6*50 та M5*50 DIN 912) та пружина - з нержавіючої сталі мар А2 (за винятком 5-ти латунних гайок M6 DIN 985).
Поради щодо монтажу та експлуатації
Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.
Матеріали, які використовуються у виробі: армований скловолокном поліамід, анодований алюміній, поліуретан, нержавіюча сталь марки А2, латунь.
Комплектація: тримач LSp1100.
