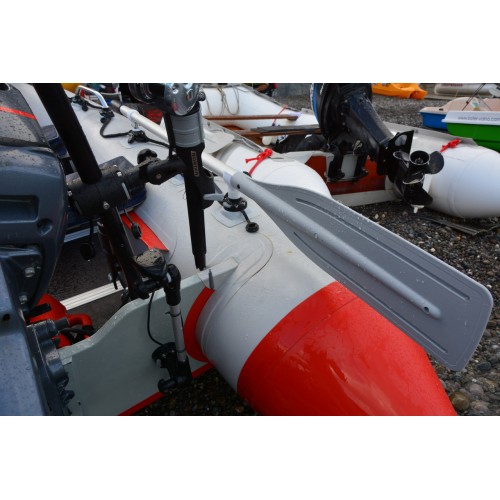

Набір призначений для встановлення датчика ехолота на транці надувних човнів, до нього входить тримач моделі Ft300 та монтажна система FMb. Дозволяє встановити датчики Lowrance, Raymarine, Garmin та Humminbird та інші на відстані до 30 см від точки монтажу на плавзасобі. Датчик ехолота надійно кріпиться за допомогою болта завдовжки 50 мм, регулювальних шайб з дрібними шліцами та чотиригранної ручки-гайки. У конструкції передбачене нахильне шліцьове з’єднання, що дозволяє зручно налаштовувати та фіксувати трансдьюсер в піднятому положенні, коли він не використовується. Тримач оснащений адаптером, за допомогою якого він легко фіксується в попередньо встановленій на транці монтажній системі. Труба, що є основою конструкції, виготовлена з алюмінієвого сплаву, вкритого анодним шаром, який забезпечує захист металу від корозії та негативного впливу навколишнього середовища. Система FMb, до якої входить замок Fs219 та кругла площадка, призначена для встановлення на твердих поверхнях (з алюмінію, скловолокна, поліетилену, дерева) будь-які аксесуарів BORIKA FASTen®: тримачів спінінга, платформ ехолотів, моноподів для екшн-камер, столиків, такелажу, тентів тощо. Перевагою даної системи є чотири точки кріплення. Така конструкція надійна як при середніх, так і при високих навантаженнях. Фіксація швидка і проста: переведіть фіксатор в положення UNLOCK, вставте адаптер до упору в замок і перемістіт
Призначення

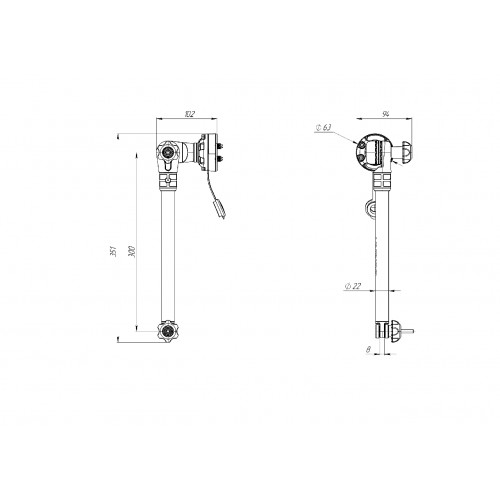

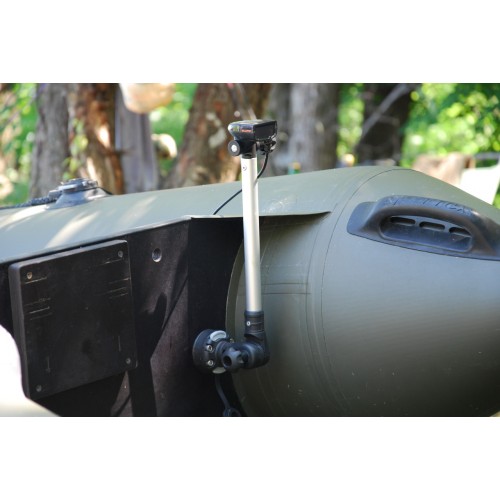

Набір призначений для встановлення трансдьюсера ехолота на відстані 300 мм від місця монтажу на транці. До нього входить тримач моделі Ft300 та монтажна система FMb. Конструкція тримача складається з кріплення для датчика з болтом M6*50 DIN 931 та чотиригранною ручкою-гайкою, з’єднаного з трубою Ø 22 мм, L - 250 мм, адаптера у формі 12-кутної зірки та нахильного з’єднання. З’єднання з основними шліцами 27, 7° укомплектоване перехідними шайбами 7, 5°, пружиною та гвинтом M5*60 DIN 912. Положення нахилу та жорсткість з’єднання регулюються ручкою зі вставленою гайкою M5 DIN 934. Внутрішні шліци замка Fs219 - 30°, він з’єднаний з монтажною площадкою 4-ма саморізами 6, 3*32 DIN 9200, за допомогою яких комплект кріпиться на плавзасобі. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Труба - з алюмінієвого сплаву, вкрита анодним шаром, кріплення - з нержавіючої сталі марки А2.
Поради щодо монтажу та експлуатації

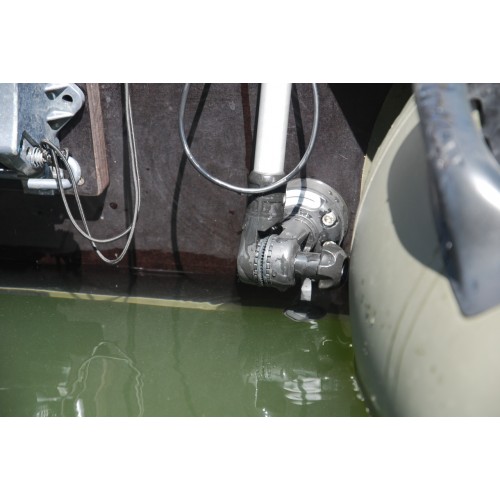

Кріпиться на твердих поверхнях транцю за допомогою саморізів, що входять до паковання, або інших гвинтів М6. Монтаж легко виконати, слідуючи покроковій інструкції, передбаченій у наборі. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.
Матеріали, які використовуються у виробі: армований скловолокном поліамід, анодований алюміній, нержавіюча сталь марки А2.

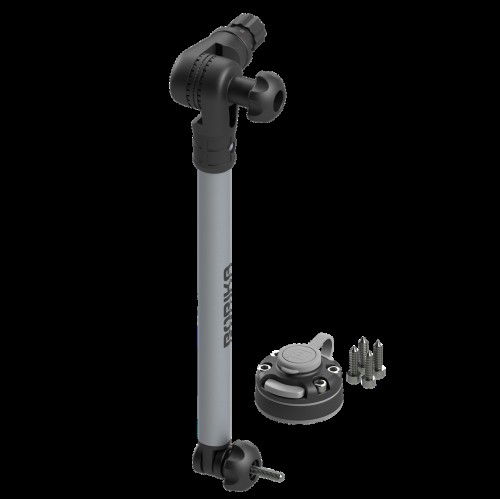

Комплектація: тримач Ft300, монтажна система FMb, кріплення (4 саморізи 6, 3*32 DIN 9200), покрокова інструкція з монтажу.
